1 Einführung

Ich hoffe, es bleiben keine Fragen offen. Falls doch, freue ich mich über jede Frage zu diesem Thema!

Es besteht auch die Möglichkeit, fertig aufgebaute DCF-Empfänger direkt bei mir zu kaufen. Wer sich dafür interessiert, kann unter meiner Adresse die aktuellen Preise erfahren.

Viel Spaß beim nachbauen wünscht...

Ralf Zimmermann


2 Was ist DCF-TIME?

DCF_TIME ist eine Software für Atari's ST-Serie. Man muß einen Empfänger für die DCF77-Zeitzeichen an den Atari anschliessen. Das Signal wird von der Software decodiert und dem Rechner zur Verfügung gestellt. Die Software bleibt dabei im Hintergrund und ist unter verschiedensten Konfigurationen getestet worden.

Ursprünglich war DCF_TIME dafür ausgelegt, die Signale des DCF-Empfängermoduls der Fa. Conrad für den Atari-ST auszuwerten. Der Anschluss an den Rechner erfolgte über den zweiten Joystick-Port. Mittlerweile läuft die Software auch mit anderen Empfänger-Modulen und an anderen Schnittstellen.

Der vorliegenden Version von DCF_TIME ging eine aufwendige Beta-Test-Phase vorraus. Sie arbeitet nun mit verschiedenen Eingängen (Ports genannt) für das DCF77-Signal und mit verschiedenen Empfängermodulen zusammen. Nachfolgend beschreibe ich die bisher benutzten Ports. Falls es Probleme beim Anschluss gibt, so kann ich gerne mit Tips aushelfen. Möchte jemand einen anderen Port benutzen, der hier noch nicht aufgeführt ist, so kann er sich ja mit mir in Verbindung setzen. Bisher werden drei Ports unterstützt:

JOY
Joystick-Port (JOY1, also nicht die Maus)

RI1
Ring-Indicator von MODEM1

RI2
Ring-Indicator von MODEM2


3 Help

Dieser Text gibt einige Tips zum Anschluß verschiedenster DCF-Empfänger an den Rechner. Damit ist speziell der Atari gemeint, bei anderen Systemen geht es (bei vorhandener Software) aber sicherlich ähnlich.

Die gezeigten Schaltungen sind sicherlich nicht optimiert, aber bei mir haben alle funktioniert. Wer sich seinen Rechner durch solche Basteleien beschädigt ist natürlich ganz alleine dafür verantwortlich!

Dieser Text liegt der Atari-Software DCF_TIME bei, die von mir stammt und für den Betrieb von DCF-Modulen an Atari-Rechnern ausgelegt ist.


4 Autor

DCF_TIME wurde geschrieben von

Ralf Zimmermann
Am Ruhwehr 35
65207 Wiesbaden

Bankverbindung:

Nassauische Sparkasse Wiesbaden
BLZ 510 500 15
Kto 1010 299 72


5 Anschluss am Joystick-Port

Der Anschluss des Moduls an den Rechner erfolgt über einen 9-poligen Sub-D-Verbinder.

Die Belegung der Anschlüsse ist folgende:

1:Signal
7:+5V
8:Masse

Tip:
Für das Signal reicht eine Open-Collector-Schaltung, im Atari befindet sich an dieser Stelle ein Pull-Up-Widerstand von 10k!

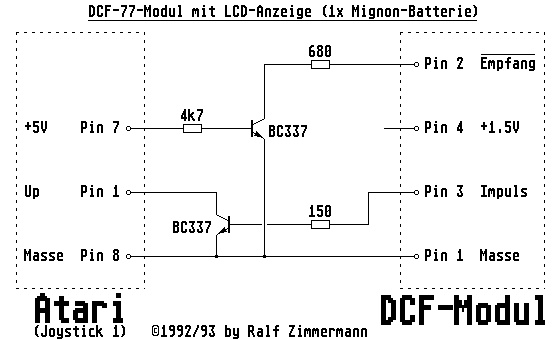

5.1 Das alte DCF-Modul von Conrad

Modul-Beschreibung:
Das alte DCF-Modul von Conrad mit LCD-Anzeige und einer Mignon-Batterie. Das Modul ist seit einiger Zeit nicht mehr erhältlich.


Schaltung:

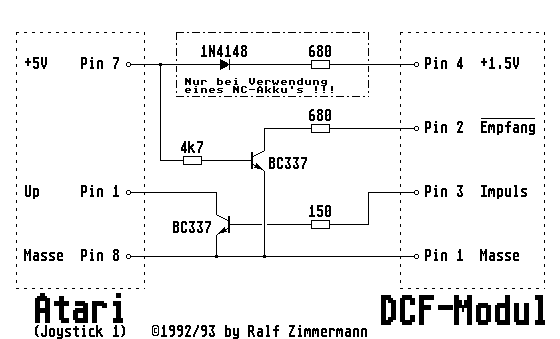

Zusätzliches Feature:

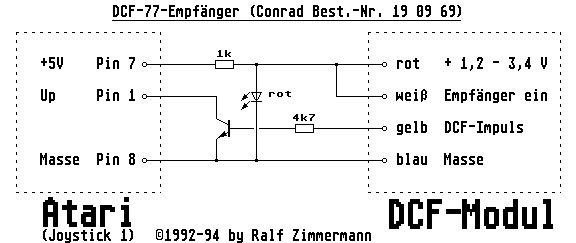

5.2 Die DCF-Platine von Conrad (Best.Nr.190969)

Modul-Beschreibung:
Dies ist eine kleine Platine, auch von Conrad vertrieben, die für knapp vierzig DM verkauft wird. Man muß eine Antenne anschliessen und den Anschluß zum Rechner inclusive Spannungsversorgung selbst machen. Die Platine ist bei Conrad unter der Bestellnummer 190969 zu haben.


Schaltung:

5.3 Die neue DCF-Platine von Conrad (Best.Nr.190691)

Modul-Beschreibung:
Dies ist eine kleine Platine, auch von Conrad vertrieben, die für etwas über zwanzig DM verkauft wird. Man muß eine Antenne anschliessen und den Anschluß zum Rechner inclusive Spannungsversorgung selbst machen. Die Platine ist bei Conrad unter der Bestellnummer 190691 zu haben.

Im Gegensatz zu der vorher beschriebenen Platine liefert dieses Modul kein invertiertes Signal mehr, man kann mit dem Open-Collector-Ausgang des Moduls direkt an den ST gehen.


Schaltung:

5.4 Das Amiga-Modul von Conrad

Es wird von Conrad-Electronic ein DCF-77-Empfänger-Modul für den Commodore Amiga vertrieben. Dieses kann man leicht für den Betrieb am Atari ST umrüsten.

Man braucht nur die Steckerbelegung geringfügig zu ändern. Das DCF-Signal wird im Amiga-Modul an Pin 6 des Joysticksteckers herausgeführt. Das Kabel das an diesen Pin geht (meistens grün) wird von Pin 6 nach Pin 1 umgelötet.

Und schon kann man auch dieses Modul für den DCF77-Empfang am Atari verwenden.


6 Anschluss an MODEM1

Das Signal wird über den Ring-Indicator-Anschluss (RI genannt) in den Rechner gebracht. Dazu muss die Verbindung des RI zu einem eventuell vorhandenen Modem getrennt werden. Da die meiste Software zum Betrieb von Modems den RI nicht benutzt, ist dies kein Verlust an Funktionalität.

Wenn man den RI zum Anschluß eines DCF-Modules benutzt, so kann man trotzdem noch z.B. ein Modem an dieser Schnittstelle betreiben, man darf lediglich den RI nicht zu dem Modem durchverbinden.

Lediglich einige Fax-Programme für den Atari fragen explizit den RI-Kontakt ab. In diesem Fall sollte man seinen DCF-Empfänger natürlich nicht an diesem Anschluss betreiben.

Aber man hat ja die Wahl...! ;-)

Der Anschluss an MODEM1 wurde von einigen Beta-Testern erfolgreich benutzt, es sollte also auch bei Ihnen funktonieren. Man spart sich vor allem das Kabel zur abgesetzten Tastatur, wo sich der Joystick-Port befindet.

Ein kleiner Tip: Die Eingänge der MODEM1-Schnittstelle kann man auch mit TTL-Pegeln benutzen! Die im Atari benutzten Schnittstellen-Bausteine sind da sehr tolerant.

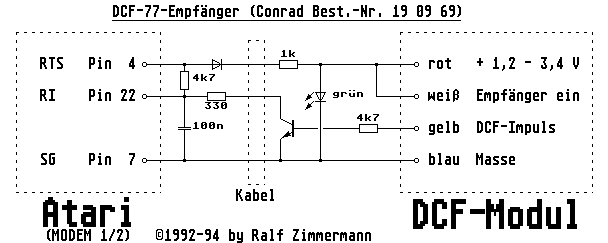

6.1 Die DCF-Platine von Conrad

Modul-Beschreibung:
Dies ist eine kleine Platine, auch von Conrad vertrieben, die für knapp vierzig DM verkauft wird. Man muß eine Antenne anschliessen und den Anschluß zum Rechner inclusive Spannungsversorgung selbst machen. Die Platine ist bei Conrad unter der Bestellnummer 190969 zu haben. Dies ist das selbe Modul wie unter 1.2 beschrieben.


Schaltung:

6.2 Das DCF77-Empfänger-Modul (Best.Nr.953369 oder 953350)

Modul-Beschreibung:
Dies ist der erste DCF77-Empfänger, den ich in die Finger bekam. Er wurde von Conrad vertrieben und war für den Anschluß am Joystickport gedacht.

Dieses Modul läst sich natürlich auch am RI der MODEM-Schnittstelle betreiben, hier ist ein Schaltungsvorschlag dazu.


Schaltung:


7 Anschluss an MODEM2

Dies funktioniert analog zu dem Anschluss an MODEM1, es wird ebenfalls der RI benutzt. Leider konnte ich speziell diesen Port noch nicht ausführlich testen.

Aber wie in der letzten Version versprochen, kann nun auch dieser Port verwendet werden. Ein paar Betatester haben das mittlerweile erfolgreich ausprobiert.

MegaSTe: Leider ist der MODEM2-RingIndicator-Anschluss beim MegaSTe wohl leider nicht angeschlossen, es fehlt ja auch der zweite MFP, der diese Leitung sonst verwaltet. Deshalb kann dieser Port bei dem MegaSTe leider nicht verwendet werden!

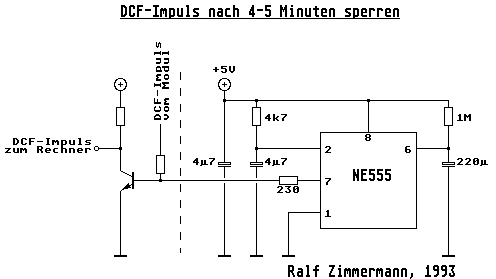

8 Timer-Zusatz

Ein Benutzer fragte nach einer Möglichkeit, den DCF-Impuls nach einer gewissen Zeit nach dem booten automatisch zu deaktivieren. Dies ist z.B. nützlich, wenn man an dem Port noch andere Geräte betreiben möchte. Dies kann man dann nach Ablauf der Timer-Zeit machen, das DCF-Modul verhält sich dann neutral.

Dazu habe ich mal schnell eine kleine Zusatzhardware entwickelt, die diese Aufgabe erfüllt und an die meisten Schaltungen anschliessbar sein sollte:


Funktion:


9 Bauteile

Als NPN Transistor kann man eigentlich jeden Typ nehmen, z.B.:


BC337, BC338, BC546, BC547

Als Diode kann man alle Silizium-Typen verwenden, z.B.:

1N4148 1N4001
